Триплекс — это многослойное стекло, состоящее из двух или более стеклянных листов, соединённых полимерным промежуточным слоем. При повреждении фрагменты стекла удерживаются прослойкой и не осыпаются свободно, поэтому такие конструкции применяют там, где особенно важна безопасность остекления.
Многослойное стекло используют в ограждениях, козырьках, фасадах, перегородках, дверях, витринах и других конструкциях. При этом свойства конкретного триплекса зависят не только от общей толщины, но и от вида стекла, количества слоёв, типа межслойного материала и всей конструкции в целом.
Что представляет собой триплекс
Главное отличие триплекса от монолитного стекла заключается в многослойной конструкции. Между стеклянными листами располагается прозрачный или декоративный полимерный слой, который соединяет их между собой.
Если стекло разрушается, промежуточный слой удерживает значительную часть фрагментов. Полотно покрывается трещинами, но в зависимости от его состава может сохранять связанность и некоторое время оставаться в проёме.
Именно поведение после разрушения является одной из главных причин использования многослойного стекла в конструкциях с повышенными требованиями к безопасности.
Из чего состоит многослойное стекло
Конструкция триплекса подбирается под конкретную задачу. В неё могут входить:
- два или более стеклянных листа;
- один или несколько полимерных промежуточных слоёв;
- закалённые, термоупрочнённые или обычные стеклянные полотна в зависимости от требований проекта;
- цветные, акустические, солнцезащитные и другие функциональные межслойные материалы.
В архитектурном многослойном стекле широко применяют PVB-плёнку. Используются также EVA и другие виды промежуточных материалов. Выбор прослойки влияет на свойства готового изделия, поэтому нельзя считать любой триплекс одинаковым по прочности, шумоизоляции, защите от ультрафиолета и устойчивости к внешним воздействиям.
Как производят триплекс
Технология изготовления зависит от используемого стекла и межслойного материала. Общий принцип заключается в соединении подготовленных стеклянных листов в единую многослойную конструкцию.
Подготовка стекла
Стеклянные полотна изготавливают по заданным размерам, обрабатывают кромки и выполняют необходимые отверстия и вырезы. Поверхности тщательно очищают, поскольку загрязнения между слоями могут ухудшить качество ламинирования.
Если для изготовления триплекса используется закалённое стекло, механическую обработку выполняют до закалки.
Сборка многослойной конструкции
Между подготовленными стеклянными листами размещают выбранный промежуточный материал. После этого слои проходят технологический процесс соединения.
Для PVB-систем обычно применяют предварительное ламинирование с последующей обработкой при контролируемых температуре и давлении. Для других межслойных материалов технология и режимы могут отличаться, поэтому автоклав нельзя считать обязательным этапом изготовления любого вида триплекса.
Основные характеристики триплекса
Характеристики многослойного стекла определяются его составом. Поэтому свойства следует оценивать для конкретной конфигурации, а не только по названию «триплекс».
Толщина триплекса и особенности выбора
Универсальной толщины триплекса для перегородки, ограждения, козырька или фасада не существует. Два многослойных стекла одинаковой общей толщины могут отличаться составом и по-разному работать в конструкции.
При выборе учитывают:
- назначение конструкции;
- размеры стеклянной панели;
- количество и толщину стеклянных слоёв;
- использование обычного, закалённого или другого типа стекла;
- характеристики промежуточного слоя;
- способ опирания и крепления;
- расчётные нагрузки;
- условия эксплуатации внутри помещения или на улице;
- совместимость стекла с выбранной фурнитурой.
Поэтому выбирать триплекс только по принципу «для ограждения достаточно определённого количества миллиметров» некорректно. Для ответственных конструкций состав стекла определяют с учётом проекта и расчётных условий.
Плотность и вес конструкции
Основную часть массы триплекса создают стеклянные листы. Плотность обычного содово-известкового стекла составляет примерно 2500 кг/м³, поэтому один квадратный метр стекла весит приблизительно 2,5 кг на каждый миллиметр его толщины.
Например, два стеклянных слоя по 6 мм дают около 30 кг/м² только за счёт стекла. Для более точного расчёта конкретного изделия дополнительно учитывают промежуточные слои и данные производителя.
Вес особенно важен при подборе петель, точечных держателей, профилей и других несущих элементов. Допустимую нагрузку необходимо проверять для конкретной модели фурнитуры.
Чем отличается триплекс от закалённого стекла
Триплекс и закалённое стекло часто сравнивают, но это разные способы повышения безопасности стеклянной конструкции.
Закаливание — это термическая обработка отдельного стеклянного полотна. Триплекс — это многослойная конструкция из нескольких стеклянных листов и промежуточного материала. При этом эти технологии можно сочетать: триплекс может состоять из закалённых стеклянных полотен.
Подробнее о свойствах термически обработанного стекла можно прочитать в статье «Чем отличается закалённое стекло от обычного».
Что прочнее — триплекс или закалённое стекло
Однозначного ответа без указания состава изделия нет. Закалённое стекло отличается повышенной механической и термической прочностью по сравнению с исходным незакалённым полотном. Триплекс прежде всего является многослойной конструкцией, свойства которой зависят от входящих в неё стеклянных слоёв и прослойки.
Поэтому корректнее сравнивать не два названия материалов, а конкретные конструкции. Если требуется совместить прочность закалённого стекла с удержанием фрагментов после разрушения, используют многослойное стекло из закалённых полотен.
Преимущества триплекса
К основным преимуществам правильно подобранного триплекса относятся:
- удержание фрагментов при разрушении;
- возможность создавать безопасные многослойные конструкции;
- возможность сочетать разные виды стекла и промежуточных материалов;
- варианты с повышенными акустическими характеристиками;

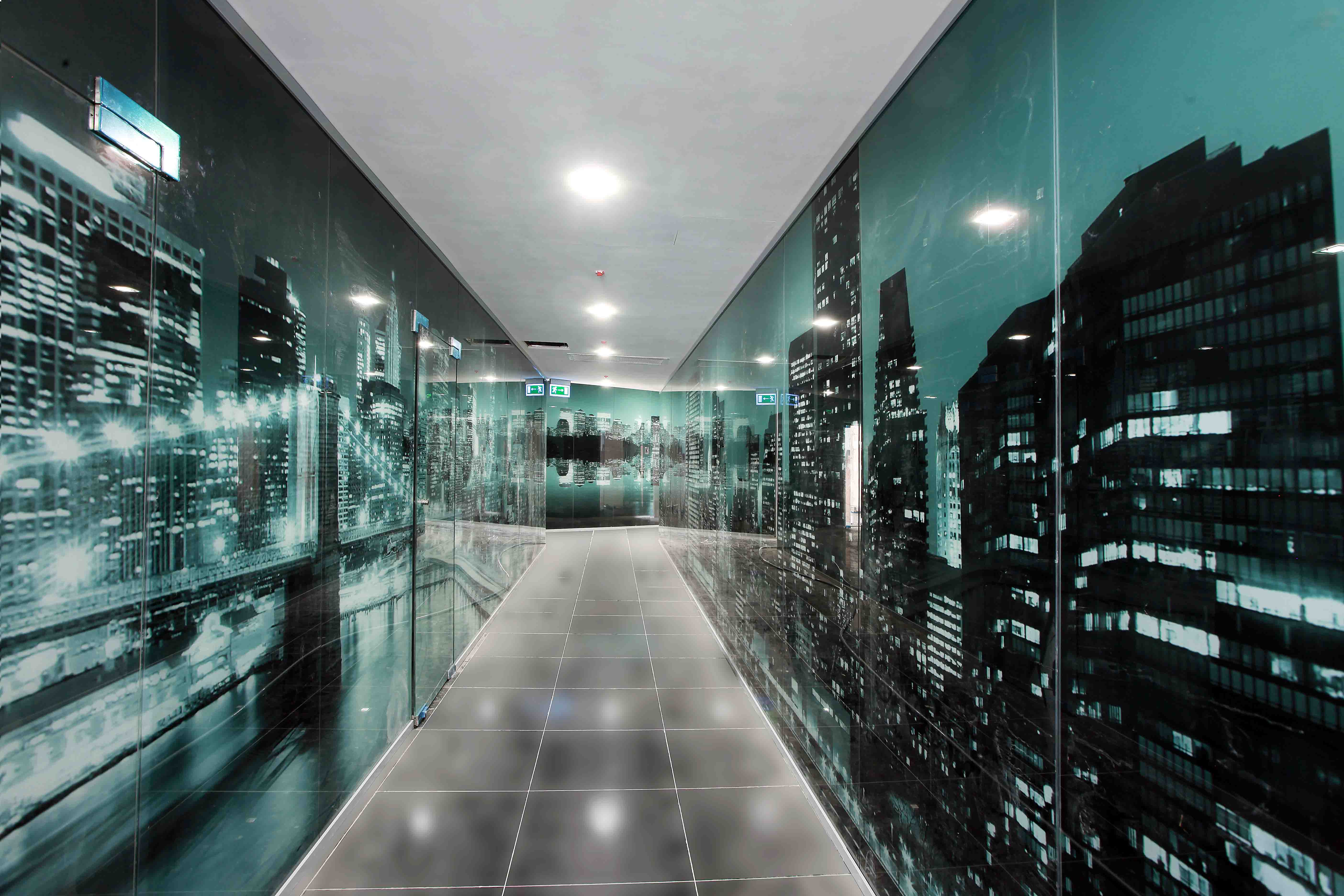

- возможность использовать цветные, матовые и другие декоративные прослойки;
- широкий выбор решений для архитектурного и интерьерного остекления.
При этом нельзя автоматически переносить характеристики одного вида триплекса на другой. Ударостойкость, акустические свойства, UV-защита и пригодность для наружного применения зависят от конкретной конструкции и используемых материалов.
Возможные недостатки
При выборе многослойного стекла важно учитывать и его особенности:
- масса конструкции увеличивается с количеством и толщиной стеклянных слоёв;
- стоимость обычно выше, чем у обычного монолитного стекла;
- требуется точная подготовка размеров, отверстий и вырезов под фурнитуру;
- необходимо учитывать совместимость выбранного состава триплекса с системой крепления;
- для ответственных конструкций требуется расчёт нагрузок.
Эти особенности не являются недостатками самого материала, но их необходимо учитывать ещё на этапе проектирования.
Где применяется триплекс
Многослойное стекло применяют в конструкциях, где требуется повысить безопасность остекления и снизить риск выпадения свободных осколков.
Среди распространённых областей применения:
- стеклянные ограждения лестниц и балконов;
- козырьки и другое верхнее остекление;

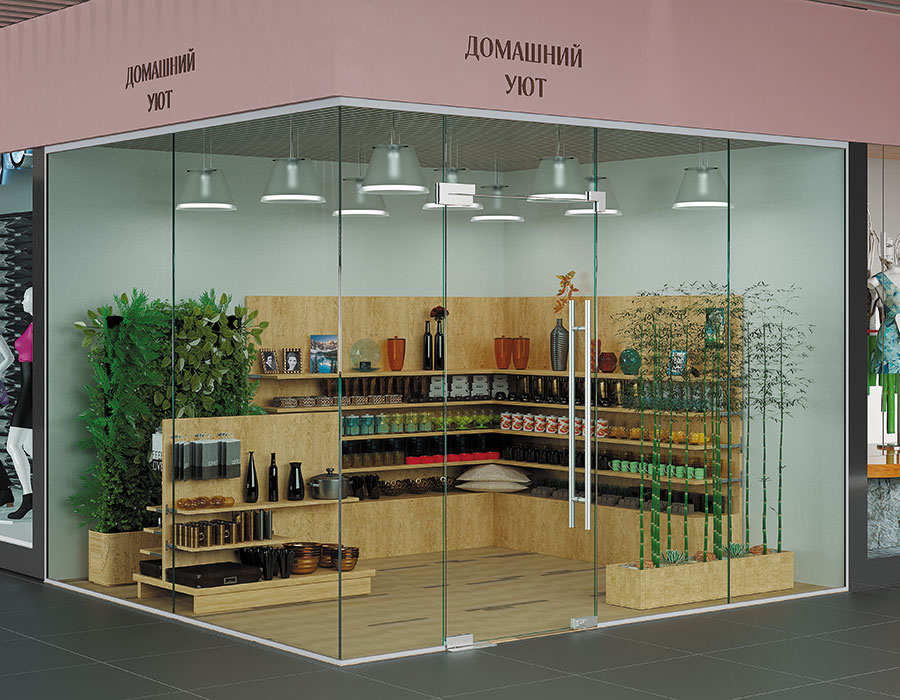

- фасадные системы и витрины;
- входные группы;

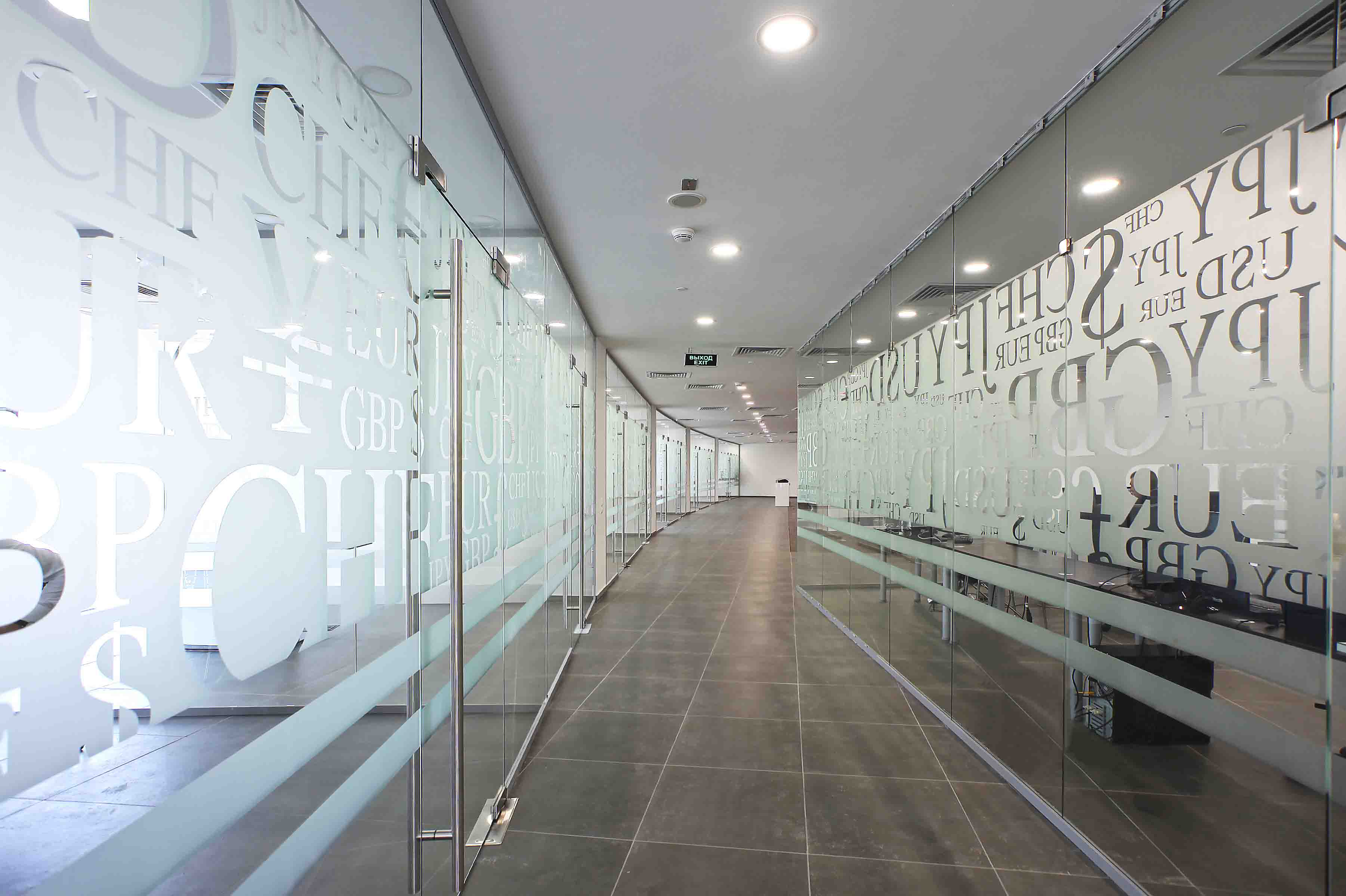

- двери и перегородки;
- стеклянные полы и лестничные элементы;
- транспортное остекление;
- интерьерные конструкции.
Для ограждений особенно важны не только характеристики стекла, но и способ его фиксации. Подробнее о профильных, точечных и стоечных системах можно прочитать в статье «Монтаж стеклянных ограждений и перил».
Как подобрать фурнитуру для триплекса
Многослойность сама по себе не означает, что для любого триплекса подходит одна и та же фурнитура. Перед подбором креплений необходимо знать общую толщину и массу стекла, размеры панели, способ опирания и назначение конструкции.

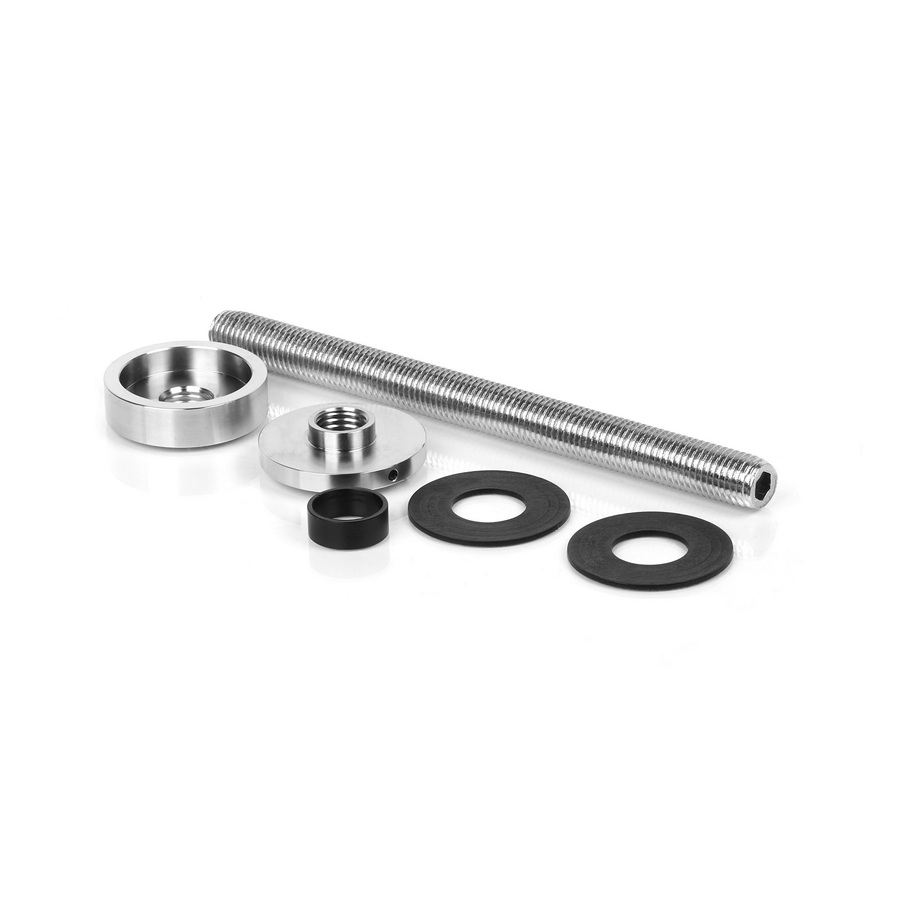

Для ограждений могут использоваться точечные крепления для стекла. Допустимую толщину и нагрузку необходимо проверять непосредственно в характеристиках конкретного изделия.

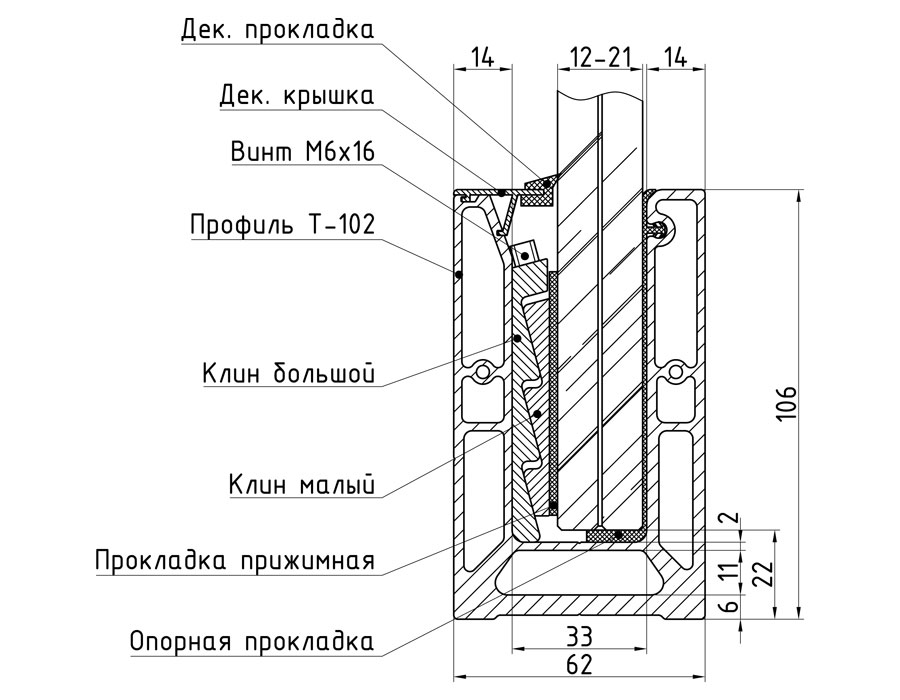

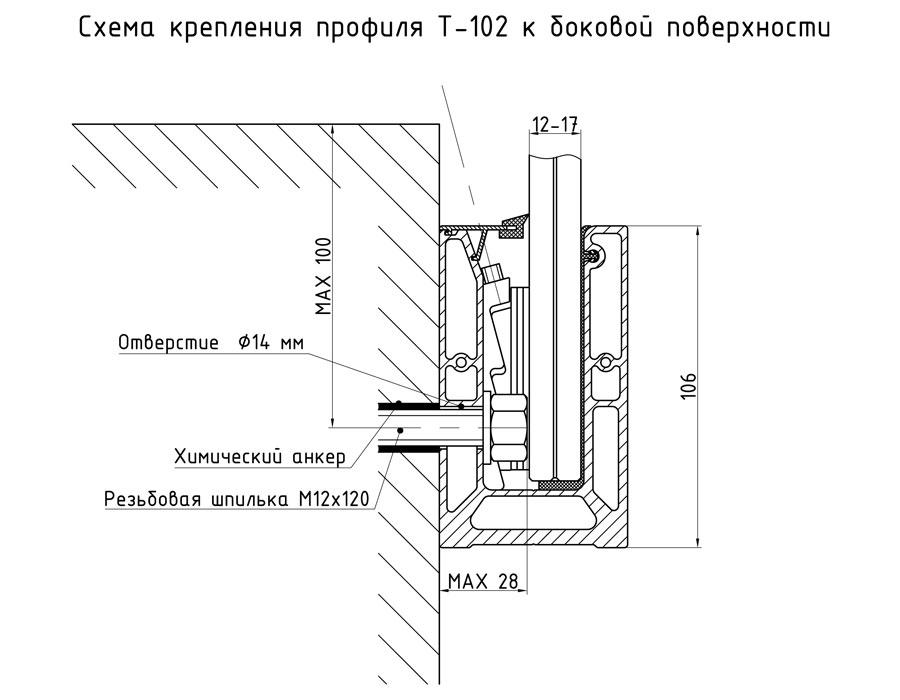

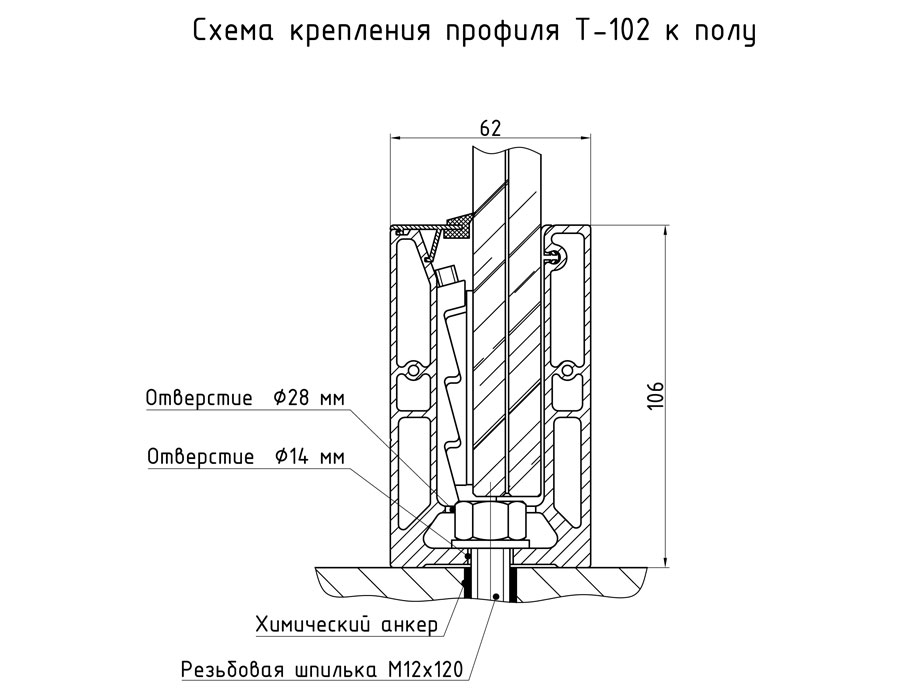

Для систем с линейным нижним креплением применяют зажимные профили для стекла. Толщина стекла должна соответствовать диапазону конкретного профиля и используемых уплотнителей.
Не следует выбирать крепёж только по толщине стекла. Для несущей системы также имеют значение масса панели, количество и расположение точек крепления, геометрия конструкции, основание и расчётные нагрузки.
Как определить триплекс
У прозрачного триплекса на обработанной кромке обычно можно увидеть отдельные стеклянные слои и промежуточный материал между ними.
Однако по одному внешнему виду невозможно достоверно определить все характеристики изделия, состав прослойки, класс безопасности или допустимую нагрузку. Для ответственной конструкции следует ориентироваться на маркировку, документацию производителя и спецификацию стекла.
Заключение
Триплекс — это многослойное стекло, в котором стеклянные листы соединены полимерным промежуточным материалом. Его ключевая особенность заключается не просто в повышенной прочности, а в поведении конструкции после повреждения: прослойка удерживает фрагменты стекла и снижает риск их свободного выпадения.
При выборе триплекса важно учитывать состав стекла, вид прослойки, размеры панели, способ крепления и условия эксплуатации. Для ограждений, козырьков, фасадов и других ответственных конструкций стекло и фурнитуру следует рассматривать как единую систему.
