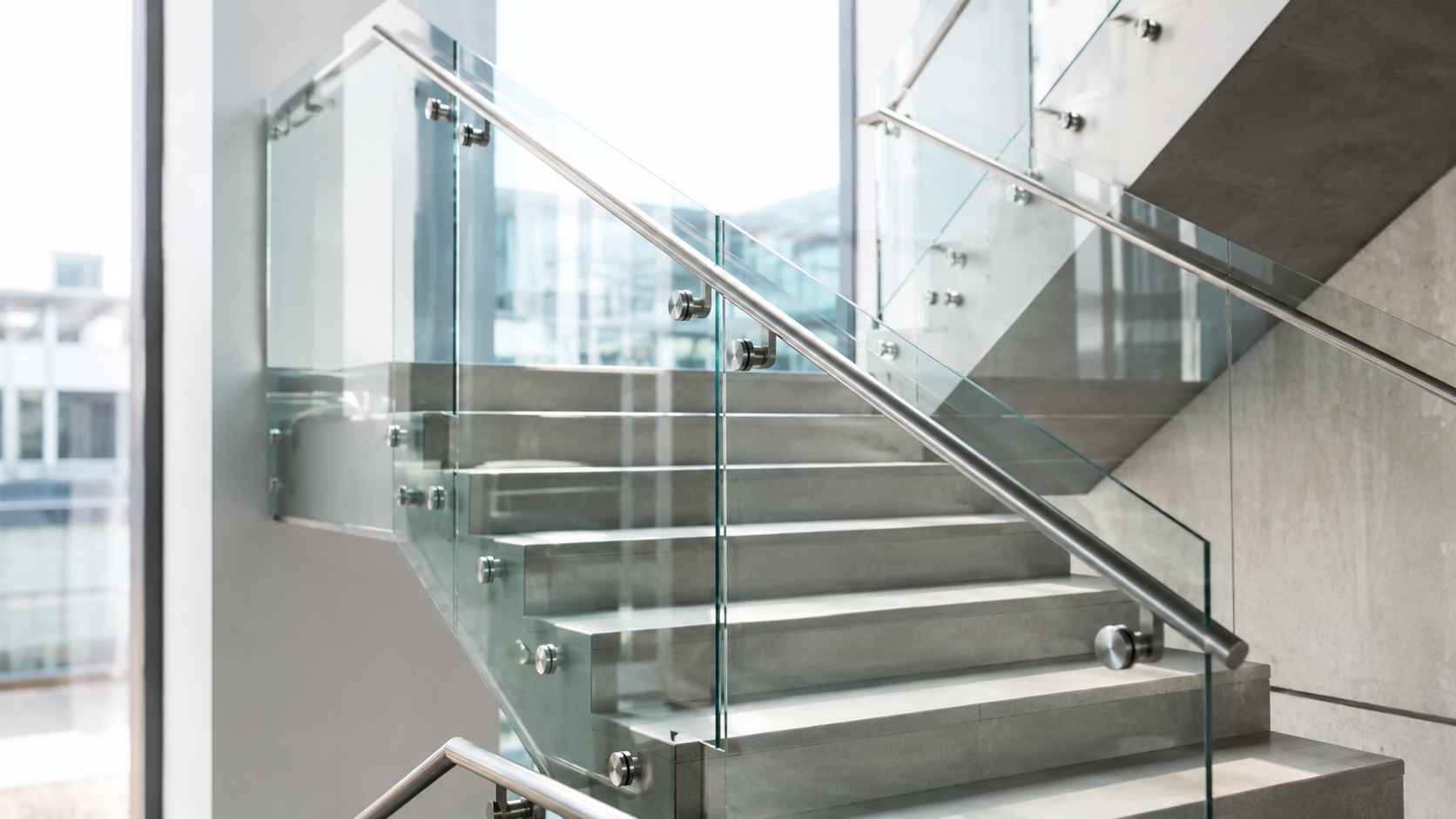

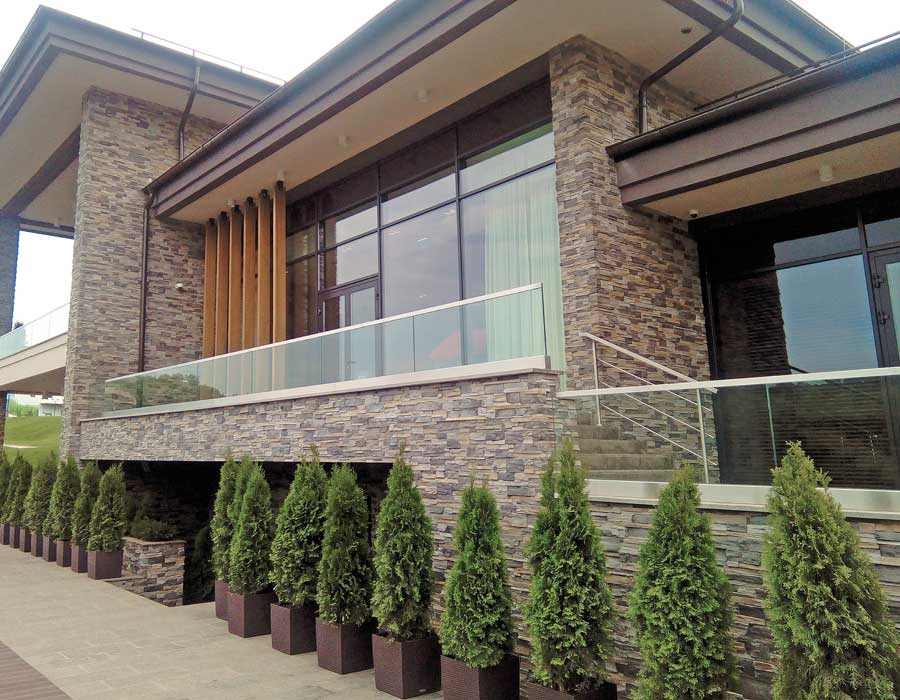

Стеклянные ограждения и перила используют для лестниц, балконов, террас, входных групп и внутренних проемов. Такие конструкции должны не только соответствовать интерьеру или архитектуре здания, но и быть рассчитаны на эксплуатационные нагрузки и надежно закреплены на основании.
Для монтажа стеклянных ограждений применяют три основные схемы крепления: установку стекла в нижний зажимной профиль, точечное крепление и монтаж на стойках. Выбор зависит от конструкции ограждения, основания, размеров и типа стекла, расположения креплений и расчетных нагрузок.
Какое стекло используют для ограждений
Для стеклянных ограждений применяют безопасные виды стекла. Это может быть закаленное стекло, многослойное стекло триплекс или триплекс, собранный из закаленных стеклянных полотен.
Закаленное стекло проходит термическую обработку, которая изменяет его механические свойства и характер разрушения. При разрушении оно распадается на сравнительно мелкие фрагменты.
Триплекс состоит из двух или более стеклянных листов, соединенных промежуточным полимерным слоем. При повреждении этот слой удерживает значительную часть фрагментов стекла. Подробнее о его конструкции и свойствах можно прочитать в статье о стекле триплекс.
Для декоративных задач могут использоваться осветленные, матовые, тонированные и другие виды стекла, если их конструкция соответствует требованиям конкретного проекта.
Толщину и состав стекла нельзя выбирать только по общим рекомендациям. Необходимо учитывать размеры панели, высоту ограждения, способ крепления, расположение опор, условия эксплуатации и расчетные нагрузки.
Основные способы крепления стеклянных ограждений
Стеклянные ограждения чаще всего крепят одним из трех способов: в нижний профиль, на точечные держатели или на стойки. Каждая схема по-разному передает нагрузку и предъявляет свои требования к стеклу и основанию.

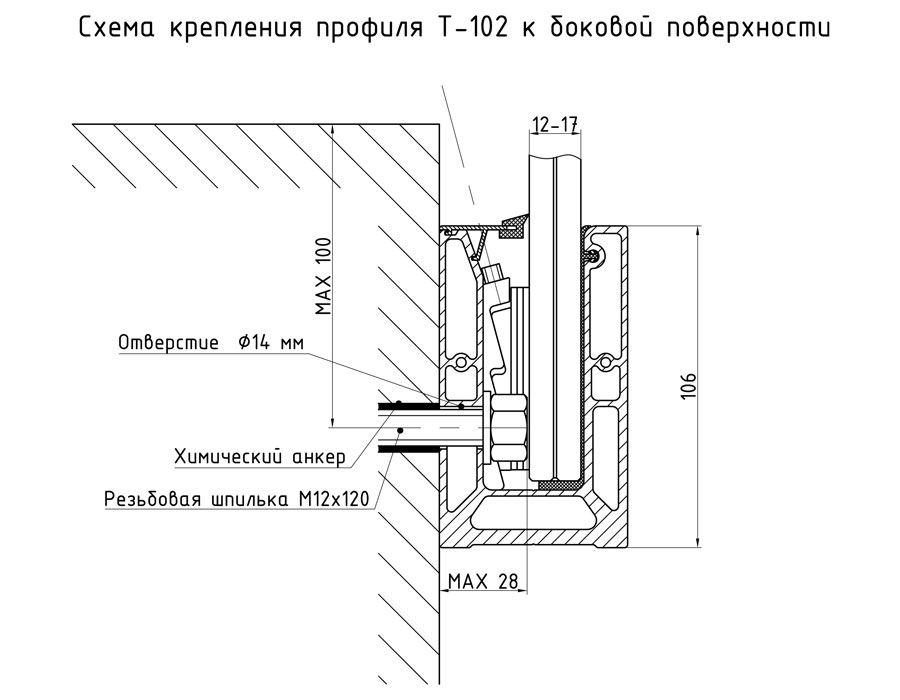

Монтаж в зажимной профиль

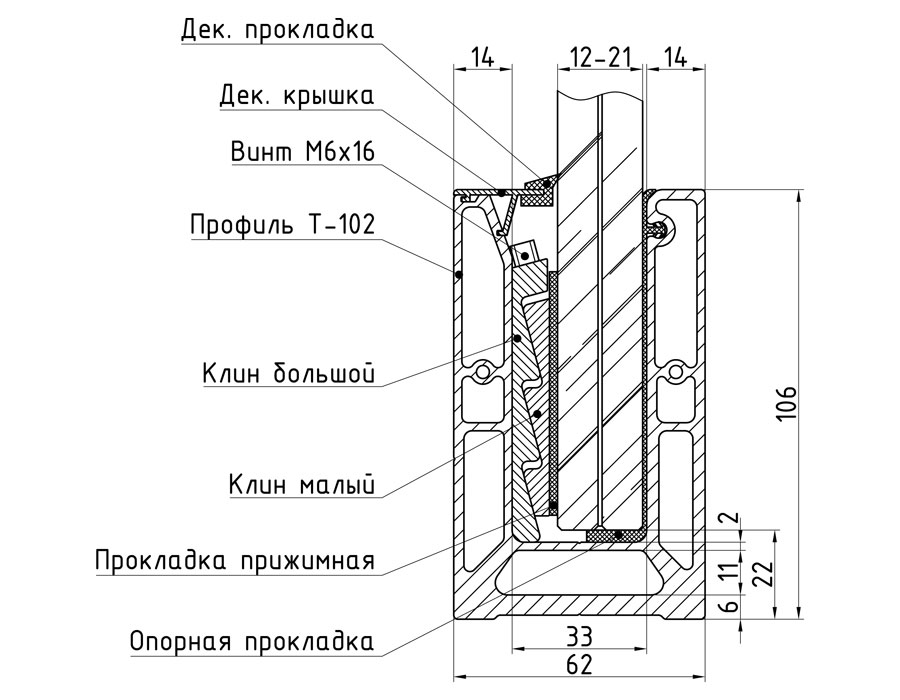

В профильной системе нижняя часть стеклянной панели устанавливается в несущий профиль и фиксируется предусмотренными конструкцией зажимами, клиньями, прокладками или уплотнительными элементами.
Главное преимущество такой схемы — линейное закрепление стекла вдоль нижней кромки. Для многих профильных систем не требуется выполнять отверстия непосредственно в стеклянном полотне.

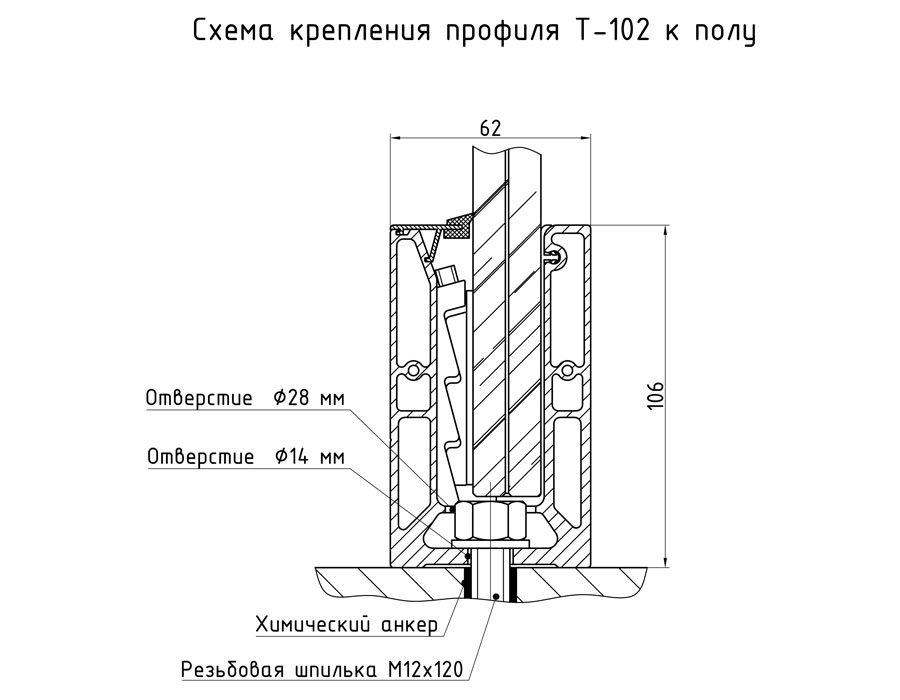

Профиль крепится к рассчитанному основанию. В зависимости от проекта это может быть перекрытие, площадка, лестничный марш или специально подготовленная закладная конструкция.
Для таких систем в каталоге представлены профили для стеклянных ограждений, рассчитанные на разные варианты стекла и комплектации.
Точечное крепление

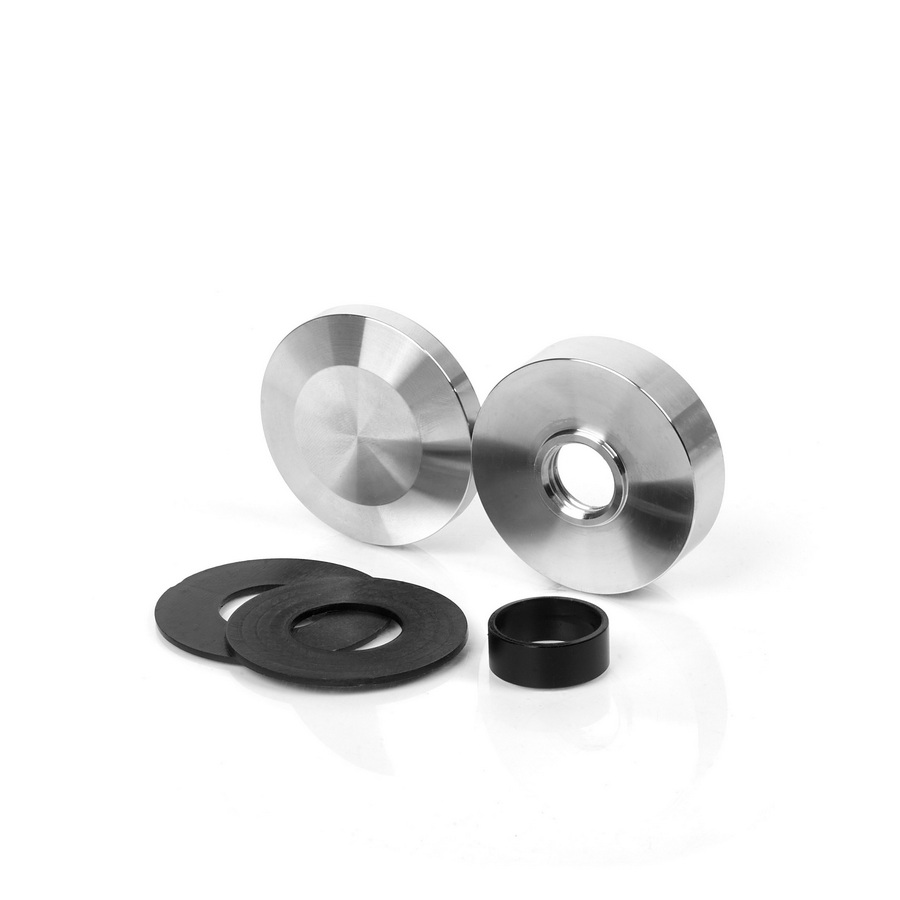

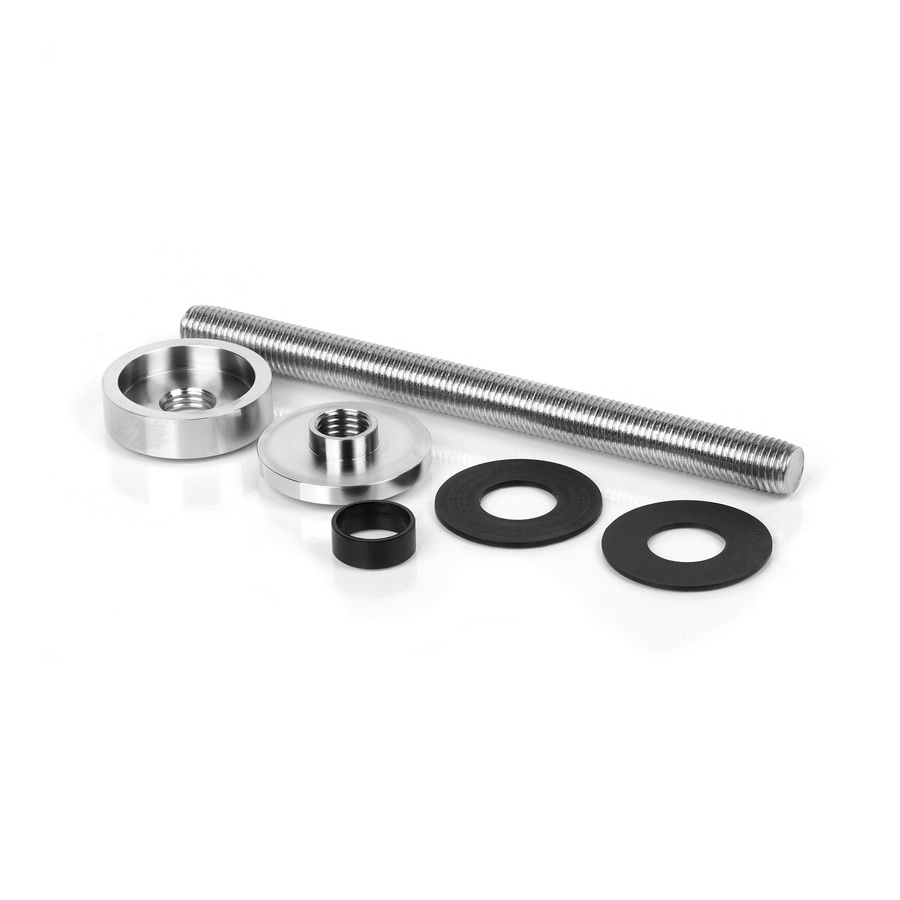

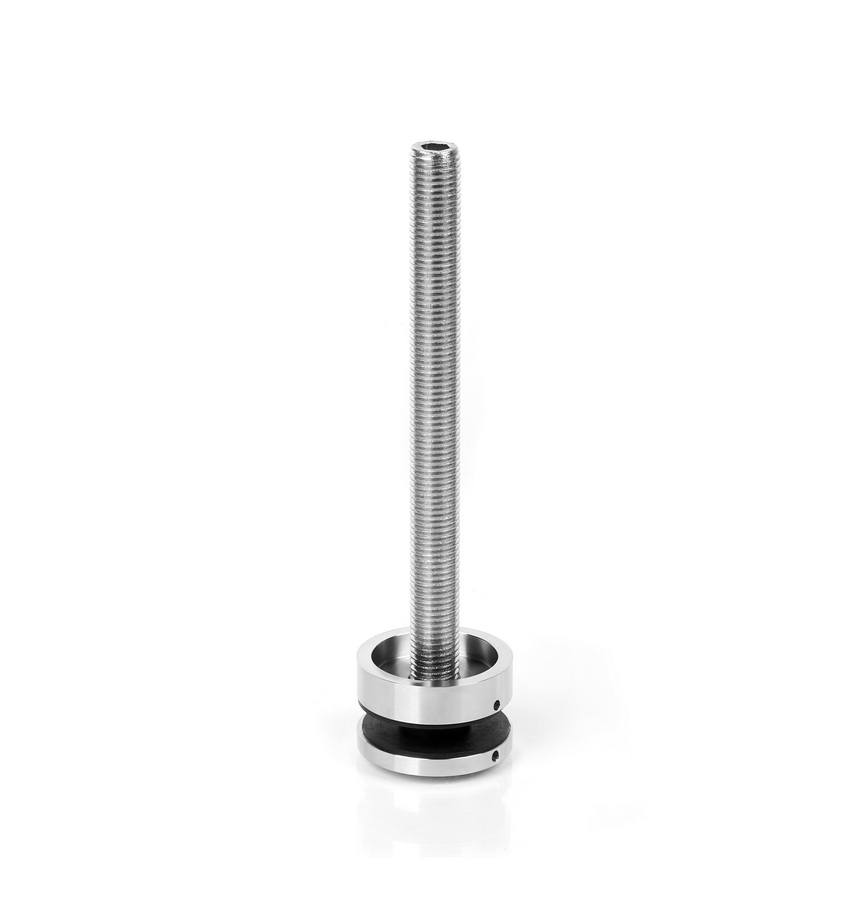

При точечном монтаже стеклянная панель фиксируется отдельными держателями. Такая схема позволяет отказаться от непрерывного нижнего профиля и оставить значительную часть кромки стекла открытой.
Если конструкция точечного держателя предполагает сквозное крепление, отверстия в стекле необходимо предусмотреть заранее. Для закаленного стекла сверление, вырезы и другую механическую обработку выполняют до закалки.
Количество креплений, их расположение, отступ от края стекла и способ фиксации определяются проектом. Выбирать точки только по диаметру или внешнему виду нельзя: необходимо учитывать их допустимую нагрузку, толщину стекла и тип основания.
Для такой схемы применяют точечные крепления для стеклянных ограждений.
Установка на стойках

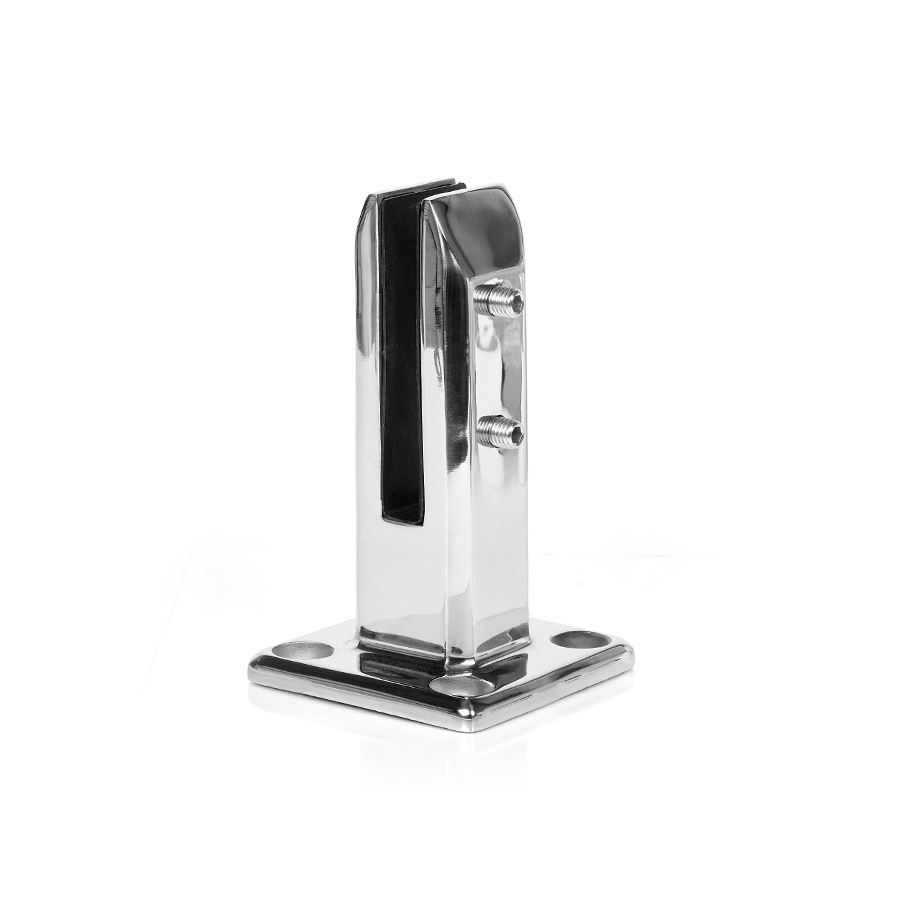

В стоечной системе стеклянные панели закрепляются на отдельных металлических опорах. Стойки фиксируют к основанию, а стекло соединяют с ними при помощи специальных держателей или зажимов.
Конструкция держателей может отличаться. Для одних систем требуется подготовка отверстий или вырезов в стекле, для других применяются зажимные элементы без такой обработки.
Стойки используют в лестничных, балконных и других ограждениях, когда металлические опоры являются частью дизайна и несущей схемы конструкции. Система также может дополняться поручнем.
Подходящие элементы представлены в разделе стоек для стеклянных ограждений.
Как выбрать способ крепления
Выбор между профилем, точечными креплениями и стойками начинается не с внешнего вида фурнитуры, а с параметров всей конструкции.
Необходимо учитывать:
- место установки ограждения;
- размеры и высоту стеклянных панелей;
- тип и состав стекла;
- массу стекла;
- тип и состояние основания;
- способ передачи нагрузки на основание;
- необходимость отверстий и вырезов в стекле;
- наличие или отсутствие поручня;
- наружные или внутренние условия эксплуатации;
- расчетные эксплуатационные нагрузки.
Например, нижний профиль позволяет получить практически непрерывное цельностеклянное ограждение, точечные крепления оставляют максимально открытой нижнюю кромку панели, а стойки становятся заметной частью конструкции. При этом любой из вариантов должен быть рассчитан под конкретный объект.
Этапы монтажа стеклянных перил
- Выполняют замеры и определяют геометрию будущего ограждения, способ крепления и расположение несущих элементов.
- Проверяют основание и при необходимости предусматривают закладные детали или другие элементы для установки фурнитуры.
- По проекту определяют положение профиля, стоек или точечных креплений.
- Подготавливают стеклянные панели. Все необходимые отверстия и вырезы в закаленном стекле должны быть выполнены до термической обработки.
- Монтируют и выравнивают несущие элементы ограждения.
- Устанавливают стекло с использованием предусмотренных системой прокладок, уплотнителей и крепежных элементов.
- Проверяют положение панелей, зазоры, отсутствие люфтов и правильность фиксации всех узлов.
При работе с тяжелыми стеклянными панелями используют оборудование для безопасного подъема и позиционирования стекла. Конкретная технология монтажа зависит от выбранной системы фурнитуры.
Нужен ли поручень на стеклянном ограждении
Поручень используется не во всех стеклянных ограждениях. Его необходимость определяется конструкцией, проектом, назначением объекта и требованиями к ограждению.
Поручень может устанавливаться по верхней кромке стекла или крепиться к другим элементам системы. При подборе необходимо учитывать толщину и состав стекла, форму паза, способ фиксации и совместимость с соединителями и уплотнителями.
В каталоге ТМ «ТИТАН» представлены поручни для стеклянных ограждений различной формы и исполнения.
Когда монтаж лучше доверить специалистам
Стеклянное ограждение является не просто декоративной конструкцией. Ошибка в расчетах, подготовке основания или расположении креплений может привести к неправильной передаче нагрузки и повреждению стекла или фурнитуры.
Профессиональное проектирование и монтаж особенно важны, если:
- ограждение устанавливается на лестнице, балконе или террасе;
- конструкция имеет наклонные, радиусные или другие нестандартные участки;
- используются крупные или тяжелые стеклянные панели;
- крепления устанавливаются в торец плиты или лестничного марша;
- основание требует дополнительного усиления или закладных деталей;
- ограждение эксплуатируется на улице;
- необходим расчет нагрузок и крепежных узлов.
Какая фурнитура нужна для стеклянного ограждения
Комплект фурнитуры зависит от выбранной схемы крепления. Для профильной системы понадобятся несущий профиль, зажимные элементы, прокладки, уплотнители и декоративные детали. Для точечного монтажа — точечные держатели и соответствующий крепеж к основанию. Стоечная конструкция собирается из стоек, держателей стекла и, при необходимости, поручня.
Полный ассортимент представлен в разделе фурнитуры для стеклянных ограждений.
Перед покупкой необходимо проверить характеристики каждого элемента: допустимую толщину стекла, материал, тип монтажа, нагрузку и совместимость с остальными деталями системы.
Заключение
Для монтажа стеклянных ограждений применяют три основные схемы: нижний зажимной профиль, точечные крепления и установку стекла на стойках. Выбор зависит от архитектуры ограждения, типа основания, параметров стекла и расчетных нагрузок.
Надежность конструкции определяется не отдельным креплением, а совместной работой стекла, фурнитуры и основания. Поэтому тип стекла, расположение крепежных узлов и комплектующие необходимо подбирать как единую систему.
