Спайдерная система остекления применяется для создания стеклянных фасадов, витрин, входных групп, козырьков и других светопрозрачных конструкций. В такой системе стекло крепится точечно, поэтому вместо непрерывного массивного профиля используются локальные металлические крепления и несущая подсистема.
Спайдерное остекление выбирают для проектов, где важны визуальная прозрачность конструкции, минимальное количество заметных крепежных элементов и возможность работать с крупными стеклянными панелями и сложной геометрией.
Что такое спайдерная система остекления
Спайдерная система — это разновидность точечного, или планарного, остекления, при котором стеклянные панели соединяются с несущей конструкцией через специальные металлические кронштейны — спайдеры и точечные крепления.
Название происходит от английского слова spider — «паук». Многие модели имеют несколько расходящихся плеч и внешне действительно напоминают паука.
В отличие от классических систем, где стекло по периметру удерживается профилем, здесь нагрузка передаётся через отдельные точки крепления. При этом сама несущая конструкция никуда не исчезает: спайдеры могут закрепляться на металлических стойках и трубах, стеклянных рёбрах, тросовых или других инженерных подсистемах.
Такая технология используется для:
- стеклянных фасадов;
- витрин;
- входных групп;
- стеклянных козырьков;
- атриумов;
- панорамных конструкций;
- стеклянных перегородок;
- других архитектурных конструкций с точечным креплением стекла.
Что такое спайдеры для стекла
Спайдер для стекла — это металлический кронштейн, который связывает точки крепления стеклянной панели с несущей конструкцией.
В зависимости от конфигурации спайдер может иметь одно, два, три или четыре плеча. На концах плеч устанавливаются элементы, через которые стекло соединяется с кронштейном.
Спайдеры изготавливают из материалов, рассчитанных на эксплуатационные нагрузки и условия конкретного объекта. В ассортименте ТМ «ТИТАН» представлены спайдеры для стекла, в том числе модели из нержавеющей стали AISI 316.
Как устроено остекление на спайдерах
Спайдерное остекление представляет собой систему из нескольких взаимосвязанных элементов. Надёжность конструкции определяется не одним креплением, а правильным подбором стекла, спайдеров, точечных держателей, несущей подсистемы и соединительных элементов.
Чем спайдер отличается от рутеля
Спайдер и рутель выполняют разные функции, хотя работают в одной системе.
Некоторые точечные крепления имеют шарнирную или регулируемую конструкцию. Такие элементы могут компенсировать небольшие угловые отклонения или перемещения, если это предусмотрено конкретной системой. Поэтому нельзя считать способность компенсировать деформации универсальным свойством любого рутеля.
Из чего состоит спайдерная система
Спайдеры
Спайдер представляет собой кронштейн, который закрепляется на несущей конструкции и принимает нагрузку от одной или нескольких точек крепления стекла.
По количеству плеч применяют:
- одноплечевые спайдеры;

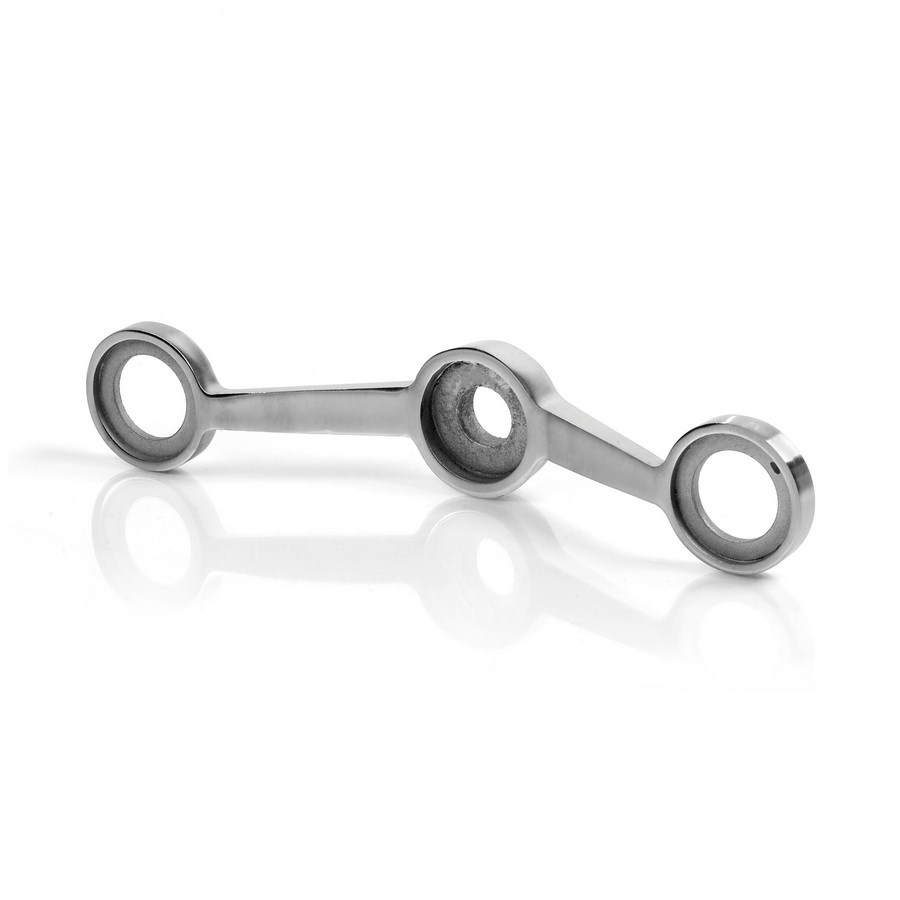

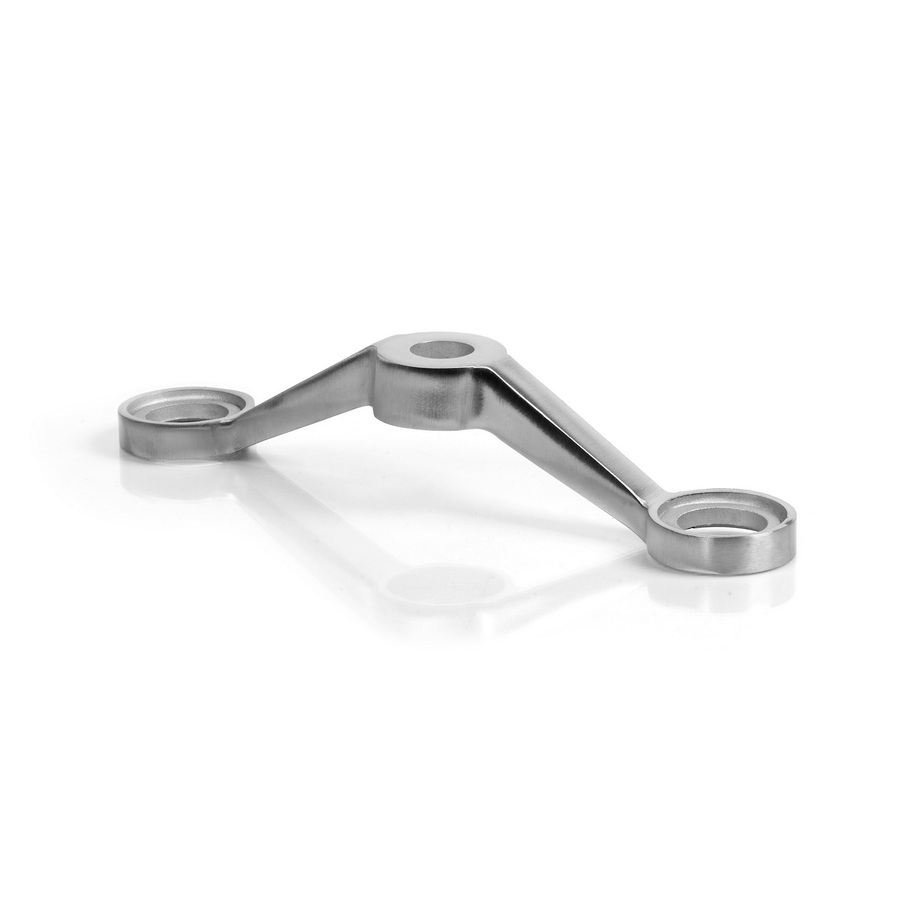

- двухплечевые спайдеры;
- трёхплечевые спайдеры;
- четырёхплечевые спайдеры.
Конфигурацию выбирают не только по внешнему виду. Она зависит от расположения стеклянных панелей, направления нагрузок, геометрии узла и проектной схемы.
Рутели и точечные крепления
Рутель или другой точечный держатель устанавливается непосредственно в зоне соединения со стеклом. Для многих систем в стеклянной панели заранее выполняются отверстия под крепёж.
Размер крепления, его конструкция, толщина совместимого стекла и допустимые нагрузки должны соответствовать проекту и техническим характеристикам конкретного изделия.
Стеклянные панели
Тип стекла определяют в зависимости от назначения конструкции, размеров панели, способа крепления и расчётных нагрузок.
В спайдерных системах могут применяться:
- закалённое стекло;
- многослойное стекло триплекс;
- триплекс из закалённых стеклянных полотен;
- специализированные стеклопакеты, если используемая система точечного крепления рассчитана на такое заполнение.
Солнцезащитные, энергосберегающие и другие свойства могут обеспечиваться соответствующим стеклом, покрытием или составом стеклопакета. Они не определяют сам принцип спайдерного крепления.
Несущая подсистема
Спайдеры должны быть закреплены на конструкции, способной воспринимать проектные нагрузки.
В качестве основания могут использоваться:
- металлические стойки и трубы;
- металлические пространственные конструкции;
- стеклянные рёбра;
- тросовые или стержневые системы;
- другие специально рассчитанные несущие элементы.
Виды спайдерных систем по несущей конструкции
Спайдерные системы можно различать по типу основания, на котором закрепляются кронштейны и точечные крепления.
На металлической конструкции

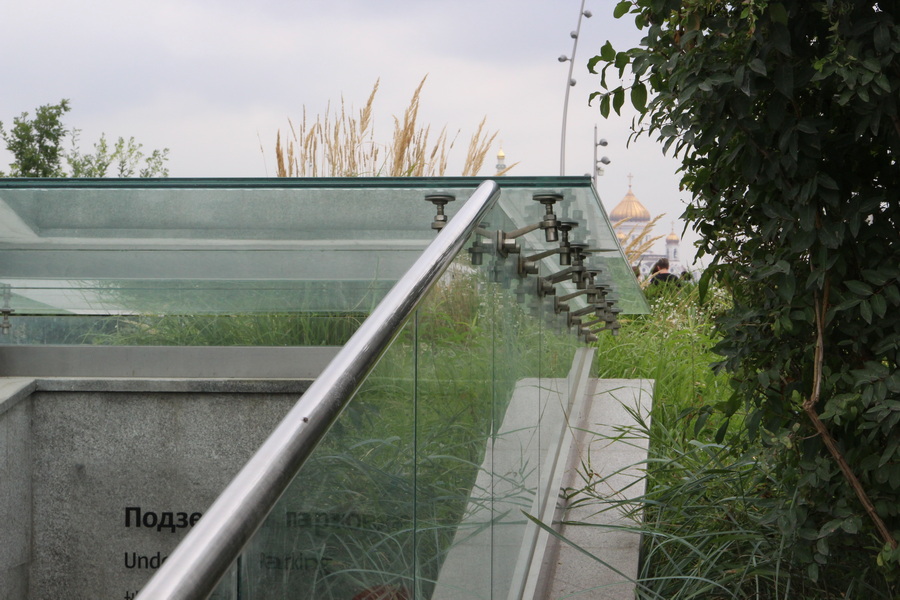

Спайдеры устанавливаются на стойках, трубах, колоннах или других металлических элементах. Это один из распространённых способов устройства точечного остекления.
Форма и сечение несущей конструкции определяются расчётом и архитектурным решением объекта.
На стеклянных рёбрах
В качестве части несущей системы могут использоваться вертикальные стеклянные рёбра. Такой вариант позволяет уменьшить количество визуально заметных непрозрачных элементов.
Стеклянное ребро при этом является не декоративной деталью, а частью инженерной конструкции и должно быть рассчитано на соответствующие нагрузки.
На тросовых и стержневых системах
В отдельных архитектурных проектах точечное остекление соединяют с натяжными тросовыми или стержневыми конструкциями.
Такие системы требуют точного расчёта предварительного натяжения, перемещений и нагрузок и проектируются для конкретного объекта.
Какие стёкла используют в спайдерном остеклении
Не существует одного типа или одной универсальной толщины стекла для всех спайдерных систем.
Толщина и состав стекла определяются расчётом. Учитываются размеры панели, число и расположение креплений, собственный вес стекла, ветровые и другие эксплуатационные нагрузки, а также назначение конструкции.
Преимущества спайдерного остекления
Минимум непрозрачных элементов
В поле остекления отсутствуют непрерывные массивные стойки и ригели, расположенные непосредственно по всему периметру каждой панели. Благодаря этому конструкция выглядит визуально легче и сохраняет большую открытую площадь стекла.
Архитектурная свобода
Точечное крепление позволяет реализовывать фасады, витрины, козырьки и другие конструкции различной геометрии.
При этом возможность реализации конкретной формы определяется расчётом несущей системы, стекла и крепёжных узлов.
Разные варианты несущей подсистемы
Спайдеры могут работать с металлическими конструкциями, стеклянными рёбрами и специализированными натяжными системами. Это даёт проектировщику несколько способов решить одну архитектурную задачу.
Возможность точечной замены элементов
Конструкция состоит из отдельных стеклянных панелей и крепёжных узлов. Возможность и порядок замены конкретного элемента зависят от проекта и доступности креплений, но при правильном проектировании обслуживание не требует демонтажа всей площади остекления.
Что важно учитывать при проектировании
Спайдерное остекление относится к инженерным системам и требует точного расчёта.
Спайдерное и стоечно-ригельное остекление
Спайдерную и стоечно-ригельную системы нельзя сравнивать только по принципу «лучше или хуже». Они по-разному передают нагрузку и решают разные архитектурные задачи.
Стоимость также нельзя сравнивать универсально: она зависит от площади объекта, типа стекла, сложности несущей конструкции, используемой фурнитуры и монтажа.
Где применяется остекление на спайдерах
Точечные системы используются как в наружных, так и во внутренних стеклянных конструкциях.
Основные области применения:
- фасады общественных и коммерческих зданий;
- витрины;
- входные группы;
- атриумы;
- панорамные стеклянные стены;
- интерьерные перегородки;
- стеклянные козырьки;
- отдельные архитектурные конструкции.
Для козырьков может использоваться отдельная схема с тягами, рутелями и креплениями. Соответствующие комплектующие представлены в разделе систем козырьков на вантах.
Как подобрать спайдеры и точечные крепления
Спайдер нельзя выбирать только по количеству плеч или внешнему виду. Подбор выполняют как часть всей системы.
Необходимо учитывать:
- размеры и массу стеклянных панелей;
- тип и состав стекла;
- количество точек крепления;
- расстояние между точками;
- положение панели в конструкции;
- направление и величину расчётных нагрузок;
- тип несущего основания;
- материал и характеристики спайдера;
- характеристики рутеля или точечного крепления;
- условия эксплуатации.
Например, отдельные модели фурнитуры для спайдерного остекления имеют конкретные ограничения по толщине стекла и допустимым нагрузкам. Эти параметры необходимо проверять в карточке изделия и проектной документации.
Этапы монтажа спайдерной системы
Монтаж выполняется по проекту и обычно включает несколько последовательных этапов:
- Разработка схемы остекления и крепёжных узлов.
- Расчёт стекла, точек крепления и несущей конструкции.
- Изготовление стеклянных панелей с необходимыми отверстиями и обработкой кромок.
- Монтаж и выверка несущей подсистемы.
- Установка спайдеров и точечных креплений.
- Монтаж и выравнивание стеклянных панелей.
- Устройство и герметизация швов, если это предусмотрено конструкцией.
- Контроль положения панелей и крепёжных узлов.
Если используется закалённое стекло, отверстия и другую механическую обработку выполняют до закалки. Расположение отверстий должно быть определено ещё на стадии проектирования.
Универсальной схемы расположения спайдеров и количества точек крепления не существует. Эти параметры зависят от конкретной конструкции и расчётных нагрузок.
Где купить спайдеры и фурнитуру
ТМ «ТИТАН» производит и поставляет спайдеры, точечные крепления и другие комплектующие для стеклянных конструкций.
В разделе спайдеров представлены модели различной конфигурации, а также крепления для соединения спайдера со стеклом.
При выборе следует ориентироваться на технические характеристики конкретной модели и параметры проектируемой конструкции.
Заключение
Спайдерная система остекления — это система точечного крепления, в которой стеклянные панели соединяются с несущей конструкцией через спайдеры и рутели или другие точечные держатели.
Спайдер и рутель выполняют разные задачи: спайдер связывает несколько точек крепления с несущей конструкцией, а рутель непосредственно фиксирует стекло в конкретной точке.
Надёжность такой системы зависит от расчёта стекла, количества и расположения креплений, характеристик спайдеров, точечных держателей и несущей подсистемы. Поэтому все элементы следует подбирать как единую инженерную конструкцию.
