T-191P PSS Коннектор стекло-стена с монтажной пластиной комплект

Технические характеристики:

Скачать изображение

Скачать изображение

Чертежи

Скачать изображение

Вырезы в стекле

• Технические особенности коннектора с монтажной пластиной
• Использование коннектора с металлическими конструкциями
• Монтаж и сверление отверстий в стекле
• Преимущества стеклодержателя Т-191 Р
• Выгодные предложения от компании «Титан»

Маятниковые двери — отличное решение для объектов с высокой проходимостью. Такие конструкции удобны, красивы и рассчитаны на долгий срок службы. Створки дверей данного типа открываются в обе стороны и самостоятельно возвращаются в исходное положение. При необходимости одну из створок можно зафиксировать ограничителем, легко и просто трансформировав маятниковую дверь в распашную.

Подобная функциональность сделала цельностеклянные конструкции популярными не только в общественных помещениях, но и в квартирах и домах. Фурнитура, применяемая для сборки маятниковых дверей, должна отвечать повышенным требованиям надежности и безопасности. Коннектор стекло-стена с монтажной пластиной T-191 P полностью удовлетворяет данным требованиям.

Технические особенности коннектора с монтажной пластиной

Коннектор T-191 P представляет собой изделие из нержавеющей стали, состоящее из двух параллельных пластин для фиксации стекла, а также монтажной пластины, посредством которой осуществляется крепление фурнитуры к несущей поверхности. Длина детали составляет 50 мм, высота — 70 см, ширина — 32 мм.

Изделие применимо со стеклом толщиной 10 и 12 мм, в котором делается специальный вырез. Для надежной фиксации стекла в выемке T-191 P имеются прокладки, которые исключают зазоры и защищают стекло от трещин и изломов.

Конструкция коннектора «стена-стекло» продумана таким образом, чтобы нагрузка на стекло распределялась равномерно, а не на отдельные участки панелей. За счет небольшого веса — 356 граммов стеклодержатель не утяжеляет дверную установку, а благодаря универсальному цветовому решению великолепно гармонирует со стеклом.

Всего для создания стеклянных маятниковых дверей серии «Классика», состоящих из двух створок, боковых экранов и фрамуги, необходимо семь коннекторов с монтажной пластиной. Детали крепятся к стене и потолочной поверхности при помощи металлических винтов.

Использование коннектора с металлическими конструкциями

Коннектор стекло-стена T-191 P также может использоваться при сборке металлических конструкций. Прочности материала, из которого изготовлено изделие, достаточно, чтобы обеспечить фиксацию тяжелых дверных створок.

Металлические маятниковые конструкции применяются на объектах с повышенными требованиями к пожарной безопасности. Их можно встретить в производственных цехах, складских, чердачных и подвальных помещениях, а также при входе в хозяйственные блоки, электрощитовые, котельные и трансформаторные будки.

Высокая устойчивость коннектора Т-191 Р к резким перепадам температур и повышенной влажности гарантируют его исправную работу в течение всего срока службы. Они становятся надежной «поддержкой» для створок металлических конструкций, обладающих рядом достоинств:

• ремонтопригодность;
• высокая пропускная способность;
• удобство использования;
• малый износ конструкции;
• защита от внешних воздействий.

Монтаж и сверление отверстий в стекле

Установка маятниковой двери не требует наличия дверной коробки, поэтому ее монтаж производится в любом удобном месте. Такая особенность позволяет использовать стеклянные конструкции в качестве разграничителя пространства.

Коннектор с монтажной пластиной может крепиться к любой поверхности: бетонной, кирпичной, деревянной, гипсокартонной. При установке двери в общественном здании маятниковую дверь оснащают нижним доводчиком для возврата и фиксации створки под нужным углом.

Сверление отверстий в закаленном стекле не производится, поскольку это приводит к порче материала, отчего он становится непригодным к дальнейшему использованию. Технологические вырезы должны выполняться до этапа термической обработки с применением двустороннего сверлильного станка, который создает отверстия следующим образом. Сначала до середины заготовки производится сверление одним инструментом, затем с обратной стороны — встречным. Такая обработка защищает стекло от сколов и проводится только в заводских условиях.

Преимущества стеклодержателя Т-191 Р

Коннектор стена-стекло Т-191 Р изготовлен из нержавеющей стали повышенной прочности, что делает его устойчивым к деформациям и изгибам. Специальное покрытие защищает изделие от коррозии, а также сохраняет внешний вид и яркость цвета в течение всего срока службы. Преимуществами коннектора с монтажной пластиной являются:

1. Стильный дизайн. Коннектор отличают присущие серии «Классика» прямоугольные формы и выверенная геометрия. Отделка под нержавеющую сталь придает изделию высокие эстетические свойства.
2. Широкая сфера применения. Лаконичный дизайн и оригинальное исполнение делают стеклодержатель Т-191 Р универсальной фурнитурой. Он органично вписывается в интерьеры любого стиля и становится полноценным элементом декора.
3. Долгий срок службы. Коннектор с монтажной пластиной произведен на современном оборудовании с контролем качества на каждом этапе. Качественное покрытие защищает поверхность фурнитуры от истирания, растрескивания и расслаивания даже в сложных условиях эксплуатации.
4. Продуманная конструкция. Эргономичная форма изделия значительно повышает надежность и удобство монтажа. Стеклянные двери, изготовленные с применением данной фурнитуры, служат ни один десяток лет.

Выгодные предложения от компании «Титан»

Компания «Титан» — признанный лидер в сфере производства фурнитуры для стекла. Мы предлагаем покупателям красивые и качественные изделия, которые позволяют создавать уникальные светопрозрачные конструкции, становящиеся стильной изюминкой интерьеров.

Заказать продукцию нашей торговой марки можно в интернет-магазине «Титан». Доставка товара осуществляется по всей России, при этом клиенты получают скидку 7% от транспортной компании-партнера. Кроме того, при розничной покупке коннектора Т-191 Р заказчикам предоставляется скидка 3%, а при оптовом заказе предлагаются индивидуальные выгодные предложения.

Также наша компания предоставляет услуги по сверлению стекла, проектированию цельностеклянных конструкций. По вопросам приобретения фурнитуры и заказу услуг можно обратиться к менеджерам ТМ «Титан» через форму обратной связи или по телефону: +7 (499) 709-77-03.

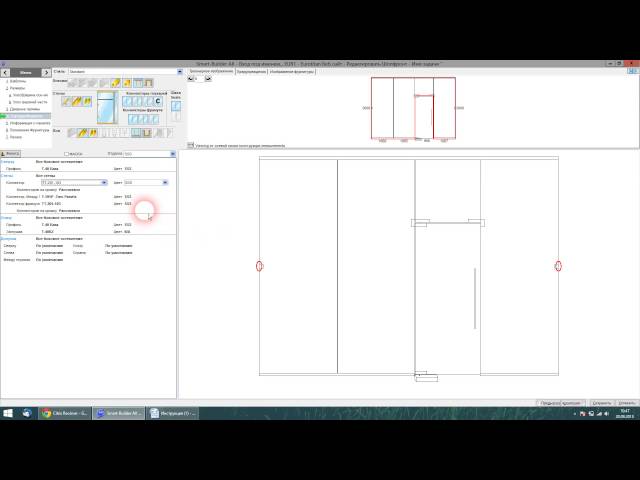

Добавление коннекторов
