Светопрозрачные конструкции — это элементы зданий и сооружений, в которых прозрачное или полупрозрачное заполнение обеспечивает естественное освещение и одновременно выполняет ограждающую или разделяющую функцию. К ним относят окна, витражи, фасадное остекление, входные группы, зенитные фонари, стеклянные покрытия и некоторые интерьерные системы.
Конкретное устройство зависит от типа системы. В одних конструкциях стекло или стеклопакет удерживается алюминиевым либо стальным каркасом, в других используются точечные крепления, спайдеры, тросы или стеклянные ребра. Поэтому светопрозрачные изделия нельзя сводить только к «стеклу в профильной раме».
Из чего состоит светопрозрачная конструкция
В большинстве систем можно выделить несколько функциональных частей, хотя их форма и расположение различаются:
- светопрозрачное заполнение — стекло, стеклопакет, триплекс или полимерный материал, если он предусмотрен системой;
- несущие элементы — стойки, ригели, рамы, кронштейны, спайдеры, тяги, ребра или другие рассчитанные узлы;
- крепеж и опорные детали, которые передают нагрузки между заполнением, каркасом и строительным основанием;
- уплотнения, герметики, прокладки и дренажные элементы, отвечающие за водо- и воздухонепроницаемость наружных конструкций;
- примыкания к основным конструкциям здания, через которые система передает расчетные воздействия.
Для наружных ограждающих светопрозрачных конструкций проектирование ведут с учетом требований к прочности, устойчивости, теплотехнике, воздухо- и водопроницаемости, безопасности и долговечности. В России профильные требования к таким системам содержит СП 426.1325800.2020, а нагрузки и воздействия определяют в том числе по СП 20.13330.
Где применяют светопрозрачные конструкции
Фасады и витражи
Фасадные светопрозрачные системы формируют наружную оболочку здания или ее отдельные участки. Они применяются в торговых и бизнес-центрах, общественных зданиях, жилых комплексах, гостиницах и других объектах. В зависимости от архитектуры используют стоечно-ригельные, структурные, полуструктурные, модульные и точечно закрепленные системы.
Для фасада важно не только количество стекла. Большую роль играют параметры стеклопакета, теплоизоляция профиля и примыканий, дренаж, герметичность, расчет ветровых нагрузок и возможность температурных перемещений.
Входные группы
Во входных группах светопрозрачные конструкции сочетают стеклянные стены, двери, фрамуги, тамбуры и навесы. Здесь особенно важны безопасность стекла, интенсивность эксплуатации дверей, герметичность наружного контура и совместимость фурнитуры с массой и размерами полотен.
Зенитные фонари и светопрозрачные покрытия
Зенитные фонари, стеклянные крыши и другие верхние светопрозрачные покрытия подают дневной свет в глубину здания. Для них критичны снеговые и ветровые нагрузки, водоотвод, безопасность при разрушении и надежность крепежных узлов.
Тип заполнения и схема опирания выбираются расчетом. Универсального требования использовать только один конкретный вид стекла или поликарбоната нет.

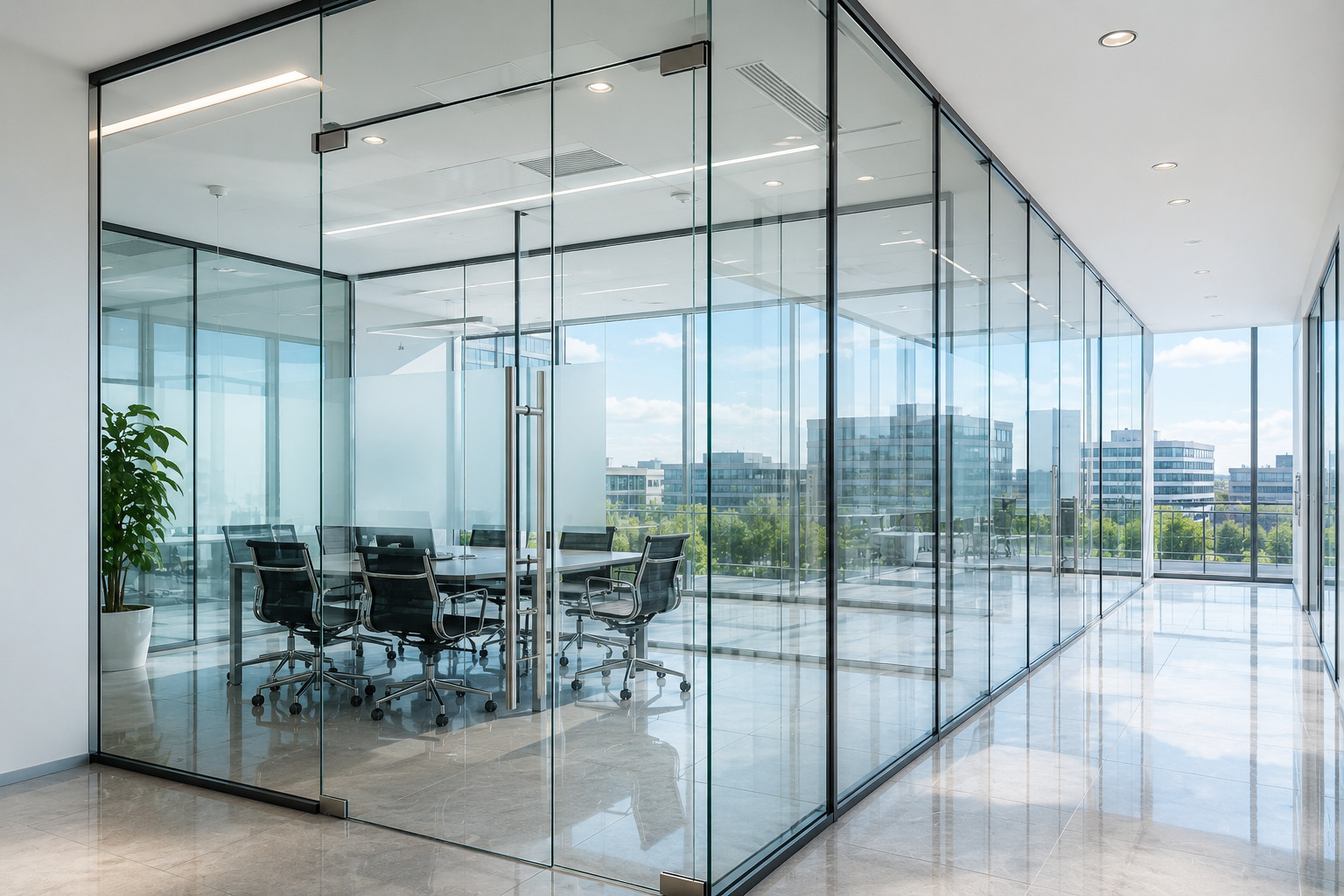

Перегородки и интерьерные системы
Во внутренних помещениях стекло используют для офисных и жилых перегородок, дверей, балюстрад и других элементов зонирования. Здесь теплотехника наружного ограждения обычно не является главным фактором, зато возрастают требования к ударной безопасности, акустике, визуальной приватности и совместимости стекла с фурнитурой.
Теплые и холодные светопрозрачные системы
В практике остекления часто используют деление на «теплые» и «холодные» системы. Это удобное прикладное обозначение, а не универсальная характеристика любого светопрозрачного изделия.
Холодные системы
Холодные алюминиевые системы обычно не имеют полноценного терморазрыва и применяются там, где не требуется высокий уровень теплозащиты: в неотапливаемых тамбурах, сезонных помещениях, внутренних перегородках, части балконного и технического остекления. Конкретная область применения определяется расчетом и требованиями к помещению.
Теплые системы
В теплых алюминиевых профилях наружная и внутренняя части разделены термоизолирующей вставкой. Совместно с подходящим стеклопакетом, уплотнениями и корректными примыканиями такая система позволяет снизить теплопотери и применять остекление в отапливаемых зданиях.
Тепловые характеристики оценивают для всей конструкции, поэтому нельзя делать вывод только по наличию терморазрыва или числу камер стеклопакета.
Основные конструктивные типы
Стоечно-ригельное остекление
Несущую сетку образуют вертикальные стойки и горизонтальные ригели. Стеклопакеты или стекло устанавливаются в ячейки и фиксируются элементами профильной системы. Это один из наиболее распространенных подходов к фасадному остеклению.
Структурное и полуструктурное остекление
В структурных системах наружная поверхность фасада выглядит максимально цельной: стеклянные элементы соединяются с внутренним каркасом с применением специально рассчитанных клеевых и механических узлов.
Полуструктурные решения сохраняют отдельные наружные прижимные или декоративные элементы. Конкретная технология зависит от системы производителя и проектного расчета.
Модульные фасады
В модульных, или элементных, фасадах крупные блоки предварительно собираются на производстве и затем монтируются на здании. Такой подход сокращает объем операций непосредственно на фасаде, но требует высокой точности изготовления, крепежных узлов и геометрии здания.
Точечное и спайдерное остекление

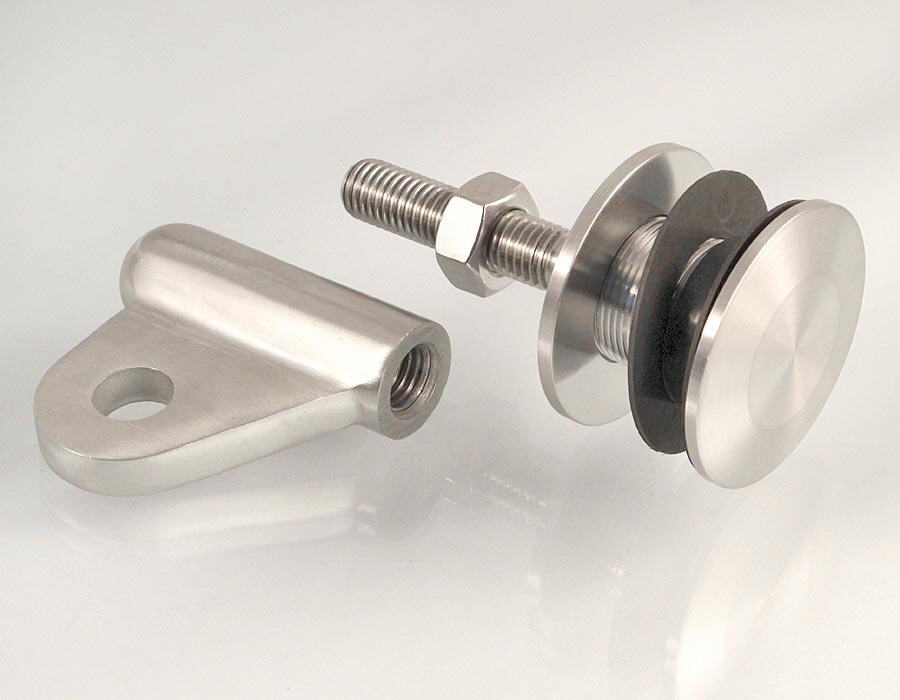

В точечных системах стеклянные панели удерживаются локальными креплениями, а нагрузка передается через спайдеры, рутели и несущую подсистему. Такой вариант позволяет уменьшить количество непрерывных профилей в поле зрения и применяется в фасадах, витринах, входных группах и козырьках.
При этом несущая конструкция остается обязательной — ею могут быть металл, стеклянные ребра, тросовые или стержневые элементы.
Из каких материалов делают светопрозрачные системы
Алюминий
Алюминиевые профили широко применяются в фасадных и интерьерных системах благодаря сравнительно небольшой массе, технологичности и коррозионной стойкости при правильно выбранном сплаве и покрытии.
Для отапливаемых зданий используются системы с терморазрывом, а для внутренних и неотапливаемых зон — более простые решения.
Сталь
Стальные профили и несущие элементы применяют там, где требуется высокая жесткость, небольшие видимые сечения или специальные архитектурные решения. Тип стали и защиту от коррозии выбирают под условия эксплуатации.
Нержавеющая сталь также используется в спайдерных системах, козырьках, крепежных узлах и фурнитуре.
ПВХ и другие материалы
ПВХ-профили характерны прежде всего для оконных и дверных блоков. Поликарбонат применяется в отдельных светопрозрачных покрытиях и ограждениях, где система рассчитана именно на этот материал.
У каждого варианта свои требования к температурным деформациям, креплению, герметизации и расчету нагрузок.
Какое стекло используют
Заполнение выбирают с учетом назначения и расчетов. В светопрозрачных конструкциях применяются:
- обычное отожженное флоат-стекло там, где оно допускается требованиями безопасности;
- закаленное стекло с повышенной механической прочностью и безопасным характером разрушения;
- триплекс, в котором промежуточный слой удерживает фрагменты после повреждения;
- стеклопакеты для наружных конструкций, когда требуется теплозащита и другие эксплуатационные свойства;
- Low-E, солнцезащитные, мультифункциональные и другие стекла с покрытиями;
- осветленное, матовое, тонированное и декоративное стекло для специальных архитектурных задач.
Для верхнего остекления, ограждений, дверей и других зон повышенного риска состав стекла выбирают с учетом назначения, схемы опирания и требований безопасности. Одна только толщина не определяет пригодность панели.
Преимущества светопрозрачных конструкций
Главное преимущество — возможность использовать естественный свет и одновременно формировать архитектурную оболочку или внутреннее зонирование. Но эффективность зависит от качества проекта.
- доступ естественного света и визуальная связь между пространствами;
- широкие архитектурные возможности — от прозрачных перегородок до крупноформатных фасадов и крыш;
- возможность сочетать безопасное, энергосберегающее, солнцезащитное и декоративное остекление;
- разные схемы крепления — профильные, точечные, стоечные и комбинированные;
- ремонтопригодность отдельных систем при условии, что замена элементов предусмотрена проектом.
Нельзя автоматически утверждать, что любая стеклянная система экономит энергию или служит определенное число десятилетий. Такие характеристики зависят от стеклопакета, профиля, узлов примыкания, качества монтажа, климата и обслуживания.
Что учитывают при проектировании
Светопрозрачная конструкция должна рассматриваться как единая инженерная система. При проектировании оценивают собственный вес, ветровые, снеговые и другие нагрузки, перемещения здания, температурные деформации, безопасность стекла, теплотехнику, герметичность и долговечность узлов.
Нагрузки и воздействия на строительные конструкции определяют по СП 20.13330. Для ограждающих светопрозрачных конструкций зданий действует СП 426.1325800.2020. В зависимости от типа объекта применяются и другие профильные нормативы. Конкретный состав требований определяется проектировщиком.
Особенности монтажа
Качество монтажа напрямую влияет на работоспособность системы. Основание и закладные элементы должны соответствовать проекту, крепления — устанавливаться в заданных точках, а стекло — опираться через предусмотренные прокладки и узлы.
Для фасадов контролируют геометрию, дренаж, герметичность и состояние швов.
Для структурного остекления особенно важно соблюдать техническую документацию производителя герметика и системы. Универсального правила вроде «наносить только выше +5 °C и при влажности не более 75%» для всех составов нет: допустимые температуры, подготовка основания, праймеры, время отверждения и условия нанесения отличаются у разных продуктов.
Как выбрать светопрозрачную систему
При выборе нужно учитывать не только внешний вид конструкции, но и условия эксплуатации, нагрузки, требования к безопасности и способ крепления стекла. Основные ориентиры собраны в таблице.
| Задача | Что важно проверить |
|---|---|
| Наружный фасад отапливаемого здания | Теплотехнические характеристики, ветровую нагрузку, герметичность, параметры стеклопакета, наличие терморазрыва и устройство примыканий |
| Витрина или входная группа | Безопасность стекла, размеры и массу полотен, интенсивность эксплуатации, условия улицы и совместимость дверной фурнитуры |
| Стеклянная крыша или зенитный фонарь | Снеговые и ветровые нагрузки, безопасность при разрушении, схему опирания, водоотвод, герметизацию и возможность обслуживания |
| Интерьерная стеклянная перегородка | Ударную безопасность, акустику, уровень приватности, толщину и тип стекла, способ крепления и используемую фурнитуру |
| Точечное или спайдерное остекление | Тип и размеры стекла, расположение точек крепления, рутели, спайдеры, несущую подсистему и расчетные перемещения конструкции |
Универсальной светопрозрачной системы для всех объектов не существует. Одинаковое по внешнему виду остекление может существенно различаться по типу стекла, профилю, крепежным узлам и допустимым нагрузкам.
Какая фурнитура используется в светопрозрачных конструкциях

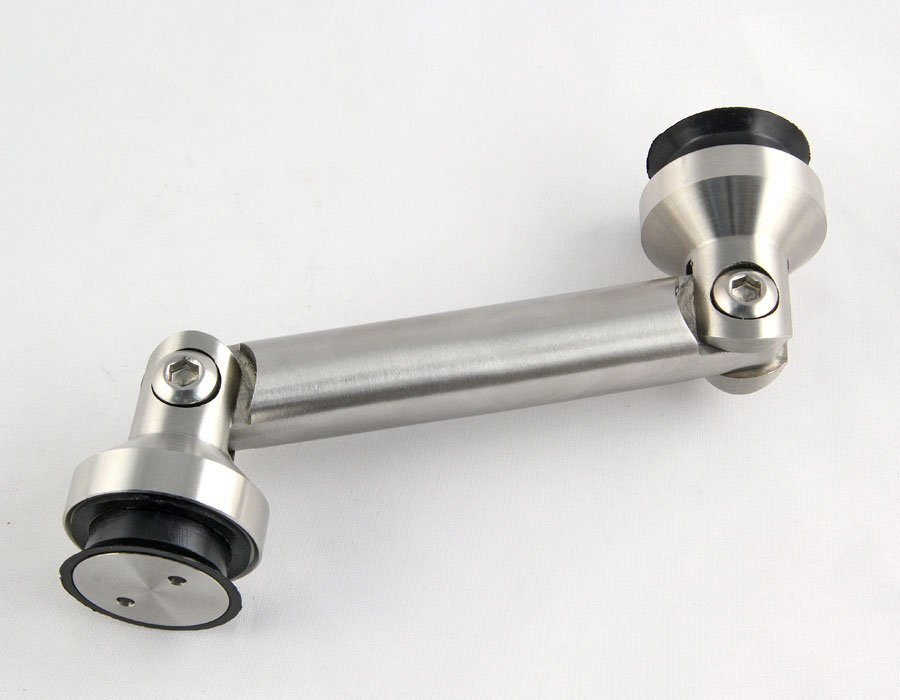

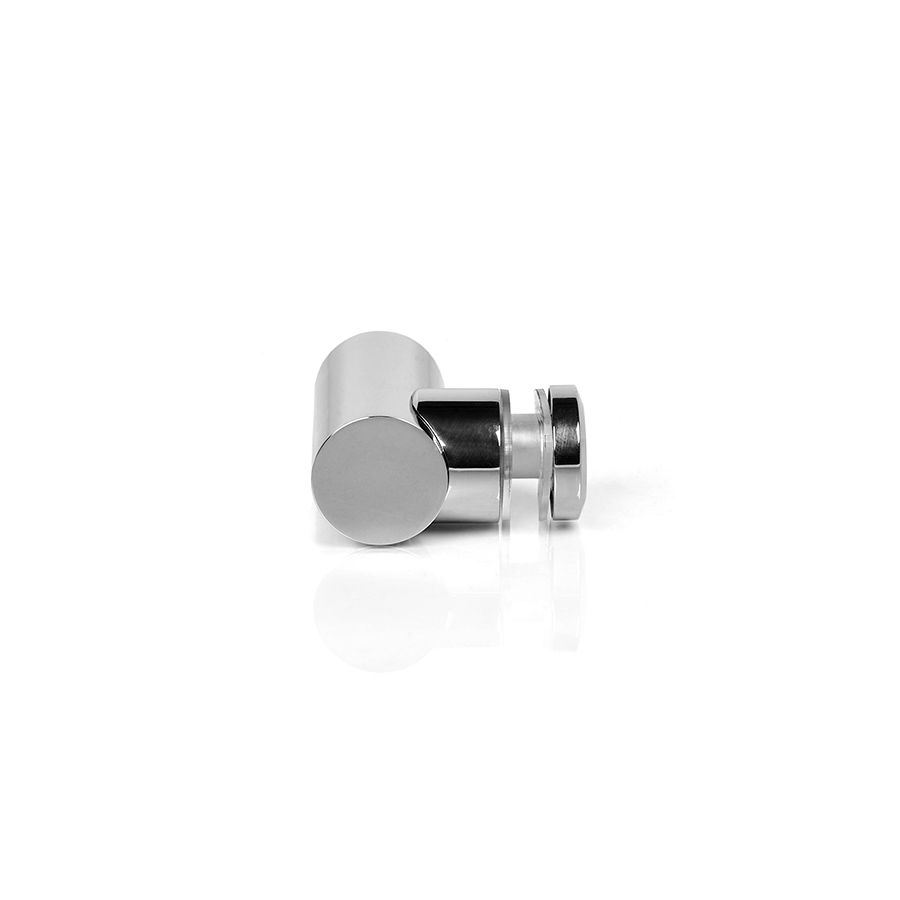

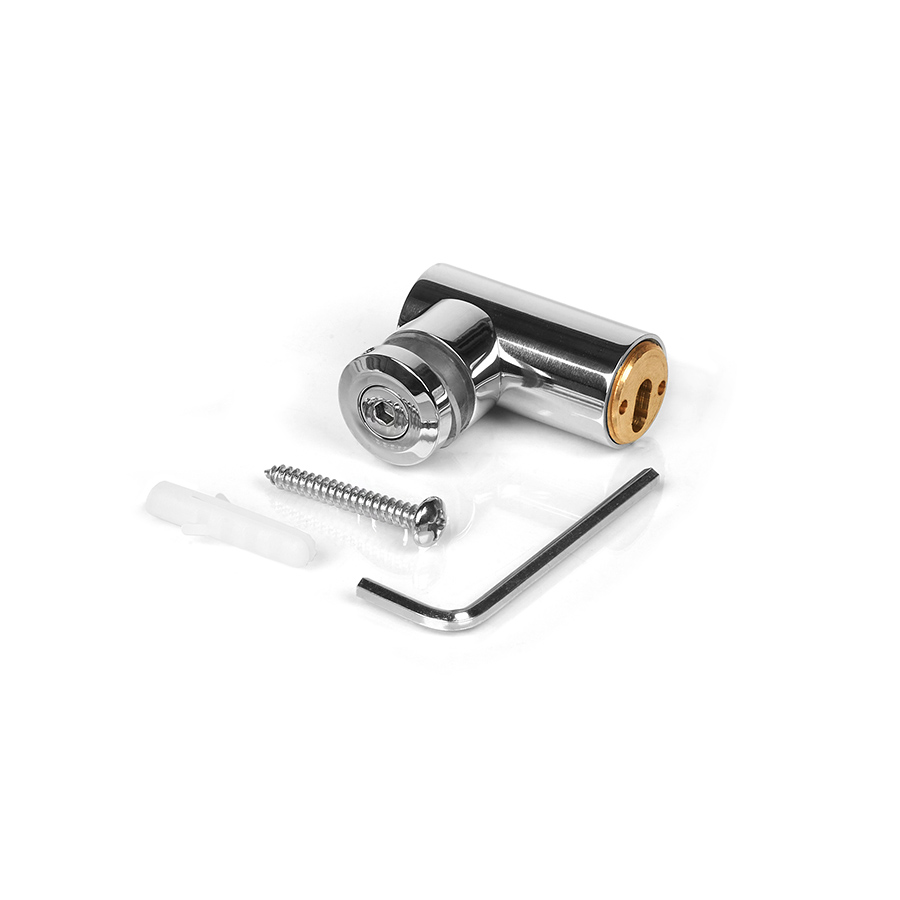

Комплект фурнитуры зависит от типа системы. В точечном и спайдерном остеклении используют спайдеры, рутели и крепления к стеклу; в цельностеклянных ограждениях — зажимные профили и точечные держатели; в перегородках и входных группах — коннекторы, петли, доводчики и другие элементы.
Фурнитура должна подбираться вместе со стеклом и несущей конструкцией, а не как отдельная декоративная деталь.
Для подбора комплектующих можно использовать разделы ТМ «ТИТАН»: спайдеры и фурнитура для козырьков, зажимной профиль и коннекторы для крепления стекла. В технических характеристиках изделий необходимо сверять материал, допустимую толщину стекла, назначение и другие параметры конкретной модели.
Вывод
Светопрозрачные конструкции — это не один тип фасада и не просто стекло в раме. К этой группе относятся разные системы, в которых прозрачное или полупрозрачное заполнение работает вместе с каркасом, точечными креплениями, уплотнениями и строительным основанием.
Выбор между теплой профильной системой, структурным или спайдерным остеклением, стеклянной перегородкой или светопрозрачным покрытием зависит от назначения объекта и расчетных требований.
Надежная конструкция начинается с корректного проекта: стекло, профиль, фурнитуру, крепеж и герметизацию необходимо подбирать как взаимосвязанные элементы, а не по отдельности.
